Модель | Усилие, тс | Давление толкающее/тянущее, МПа | Ход штока гидроцилиндра, мм | Диаметр испытуемого оборудования, мм | Длина испытуемого оборудования, мм | Контролируемое усилие сжатия и растяжения прибора, тс | Габариты, (мм) BxLxH | Габаритные размеры установки в транспортном положении (BxLxH), мм | Масса, кг | |
СИГ25Г500 | 25,4/25,4 | 16,5/22 | 500 | 65 – 300 | 1000 – 3000 | 0,5 – 25 | 940×5172×1017 | 940×2577×1017/ 940×2745×1017 | 1200 | Узнать цену |
Модель |
СИГ25Г500 |

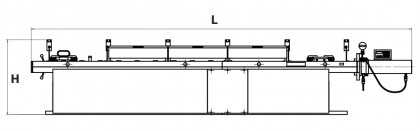

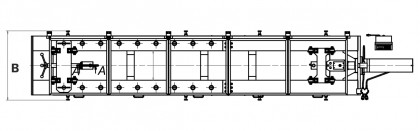

Модель | СИГ25Г500 | Усилие, тс | 25,4/25,4 | Давление толкающее/тянущее, МПа | 16,5/22 | Ход штока гидроцилиндра, мм | 500 | Диаметр испытуемого оборудования, мм | 65 – 300 | Длина испытуемого оборудования, мм | 1000 – 3000 | Контролируемое усилие сжатия и растяжения прибора, тс | 0,5 – 25 | Габариты, (мм) BxLxH | 940×5172×1017 | Габаритные размеры установки в транспортном положении (BxLxH), мм | 940×2577×1017/ 940×2745×1017 | Масса, кг | 1200 | Узнать цену |
Испытание на установке осуществляется за счёт натяжения или сжатия, создаваемого перемещением
штока гидроцилиндра и выдержки в течение установленного времени под нагрузкой.
Концы испытуемого оборудования вставляются в присоединительные колпаки и фиксируются с помощью пальцев-фиксаторов.
Выдвижение штока цилиндра осуществляется за счет усилия, возникающего при подаче гидравлической жидкости под давлением в поршневую полость.
Возврат штока в исходное положение осуществляется при подаче гидравлической жидкости в штоковую
полость цилиндра.

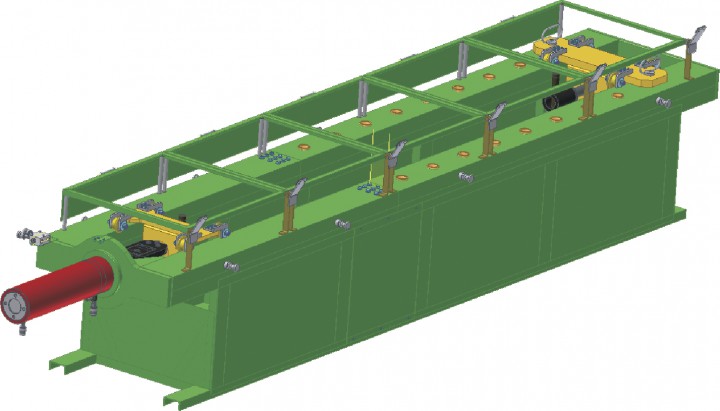

Основными составными частями установки являются:
Рама,
гидроцилиндр, каретка, палец-фиксатор каретки, подвижная каретка,
крепление тензодатчика, тензодатчик, весовой терминал, цифровой
манометр, грузовые винты, ограждение, рукава высокого
давления.
