Пресс клепальный (скоба) гидравлический

Назначение

Оборудование предназначено для холодной клепки сплошных стержневых заклепок с полукруглой головкой диаметром до 6 мм (по ГОСТ 10299-80) в общемашиностроительных конструкциях. Применяется в условиях единичного и мелкосерийного производства, а также при ремонтных и монтажных работах, где требуется компактный инструмент с высоким усилием.

Конструкция

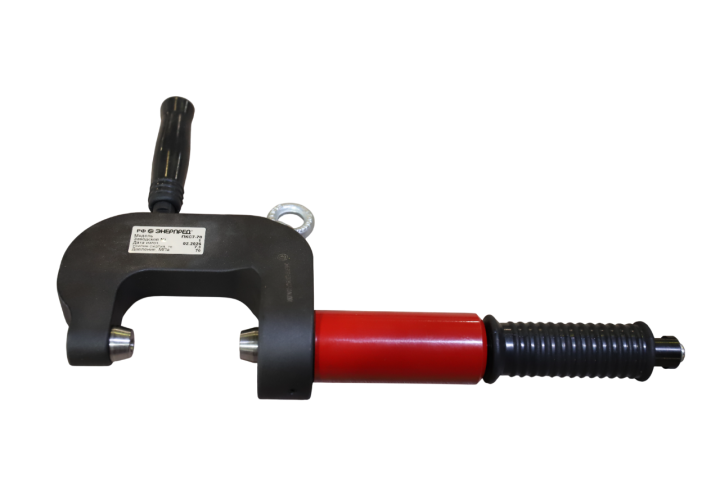

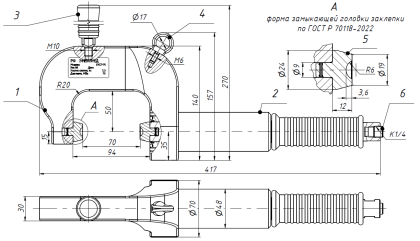

Пресс выполнен в виде цельнометаллической С-образной скобы, в которую встроен гидроцилиндр двустороннего действия с пружинным возвратом. Основные элементы:

• Скоба — силовой элемент, воспринимающий реактивную нагрузку. На скобе установлены рукоятка для переноски и рым-болт для фиксации/подвешивания инструмента.

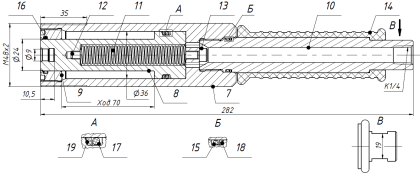

• Гидроцилиндр  — силовой узел, включающий корпус, поршень  со штоком, втулку  и возвратную пружину. В штоке предусмотрено посадочное место под сменные обжимки.
• Обжимки  — сменный инструмент, формирующий замыкающую головку заклепки. Имеют полукруглую рабочую поверхность, быстросменная конструкция не требует дополнительного инструмента для замены.
• Уплотнения — комплект резиновых уплотнительных колец  обеспечивает герметичность при давлении до 70 МПа.

Принцип работы
Рабочая жидкость под высоким давлением подается от внешней насосной станции через рукав высокого давления в поршневую полость гидроцилиндра. Поршень выдвигается, перемещая обжимку до контакта с заклепкой. При достижении усилия 7,3 тс происходит формирование замыкающей головки. После сброса давления возвратная пружина автоматически возвращает поршень в исходное положение.
