Опрессовщики стропов

Модели

Разработка по Вашему ТЗ

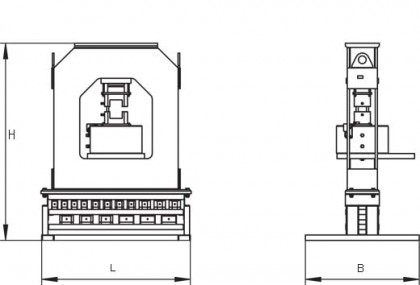

Чертеж

Важная информация

На содержание данной публикации распространяется авторское право АО «ТД «ЭНЕРПРЕД», и его нельзя воспроизводить (даже частично) без соответствующего разрешения. АО ТД «ЭНЕРПРЕД» оставляет за собой право вносить любые изменения в конструкцию и характеристики инструмента, предлагаемого в данном каталоге, без предварительного оповещения. Характеристики инструмента, включая массу, размеры и другие показатели, могут иметь незначительные отклонения.

Тонн , тс

202 410

Модель	Тонн, тс	Давление, МПа	Ход штока, мм	Объем масла, см3	Габариты, (мм)					Масса без матриц, кг	Рекомендуемый насос
По заданным параметрам ничего не найдено. Попробуйте указать другие.

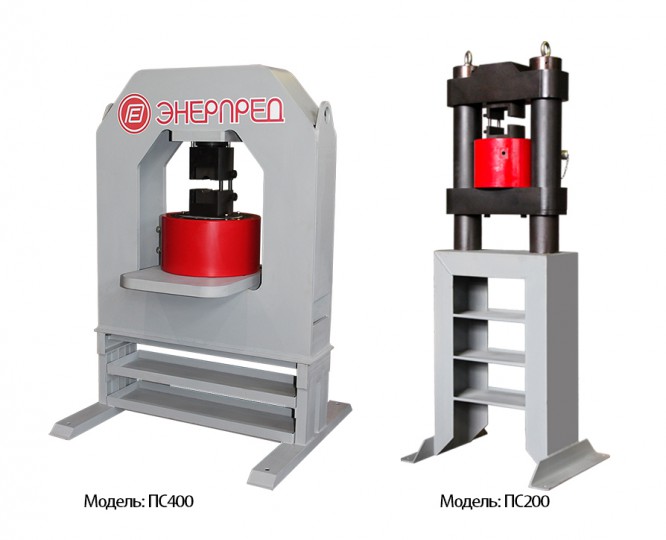

ПС200	202	70	30	618	500	×	660	×	1577	331	НЭЭ-1, 6И10Т1
ПС400	410	32	50	7536	1103	×	1214	×	1809	1400	НЭЭ12/32-16/6И63Т2-Му; НЭЭ12/32-32/12И160Т2-Му

Модель	Тонн, тс	Давление, МПа	Ход штока, мм	Объем масла, см3	Габариты, (мм)					Масса без матриц, кг	Рекомендуемый насос
По заданным параметрам ничего не найдено. Попробуйте указать другие.
ПС200	202	70	30	618	500	×	660	×	1577	331	НЭЭ-1, 6И10Т1
ПС400	410	32	50	7536	1103	×	1214	×	1809	1400	НЭЭ12/32-16/6И63Т2-Му; НЭЭ12/32-32/12И160Т2-Му

Модель
ПС200
ПС400

Тонн, тс	Давление, МПа	Ход штока, мм	Объем масла, см3
202	70	30	618
410	32	50	7536

Габариты, (мм)					Масса без матриц, кг	Рекомендуемый насос
500	×	660	×	1577	331	НЭЭ-1, 6И10Т1
1103	×	1214	×	1809	1400	НЭЭ12/32-16/6И63Т2-Му; НЭЭ12/32-32/12И160Т2-Му

Тонн, тс
Давление, МПа
Ход штока, мм
Объем масла, см3
Габариты, (мм)
Масса без матриц, кг
Рекомендуемый насос

ПС200	Тонн, тс	Давление, МПа	Ход штока, мм	Объем масла, см3	Габариты, (мм)					Масса без матриц, кг	Рекомендуемый насос
	202	70	30	618	500	×	660	×	1577	331	НЭЭ-1, 6И10Т1
ПС400	Тонн, тс	Давление, МПа	Ход штока, мм	Объем масла, см3	Габариты, (мм)					Масса без матриц, кг	Рекомендуемый насос
	410	32	50	7536	1103	×	1214	×	1809	1400	НЭЭ12/32-16/6И63Т2-Му; НЭЭ12/32-32/12И160Т2-Му

Комплект матриц для пресса ПС200

Опрессовываемая втулка DIN3093	Диаметр стального каната, мм	Габариты, (мм) BxLxH	Маркировка	Масса, кг
Um4,5	4,0...4,5	35x84x40	Ум 4,5 - 200	0,9
Um5	4,6...5,1	35x84x40	Ум 5 - 200	0,9
Um6	5,2...5,7	35x84x50	Ум 6 - 200	1,11
Um6,5	5,8...6,4	35x84x50	Ум 6,5 - 200	1,1
Um7	6,5...7,3	35x84x50	Ум 7 - 200	1,1
Um8	7,4...8,2	35x84x50	Ум 8 - 200	1
Um9	8,3...9,0	35x84x60	Ум 9 - 200	1,28
Um10	9,1...10,1	35x84x60	Ум 10 - 200	1,26
Um11	10,2...11,2	35x84x60	Ум 11 - 200	1,24
Um12	11,3...12,3	35x84x60	Ум 12 - 200	1,21
Um13	12,4...13,4	35x84x80	Ум 13 - 200	1,58
Um14	13,5...14,5	35x84x80	Ум 14 - 200	1,54
Um16	14,6...16,1	35x84x80	Ум 16 - 200	1,47
Um18	16,2...18,2	35x84x80	Ум 18 - 200	1,43
Um20	18,3...20,2	35x84x100	Ум 20 - 200	1,73

Комплект матриц для пресса ПС400

Опрессовываемая втулка*	Габариты матрицы, Высота х длина х ширина, мм	Маркировка матрицы	Масса матрицы, кг
UM6/UM6,5/UM7	5,5...6,4	УМ6/УМ6,5/УМ7	3
UM6,5/UM7/UM8	6,5...6,9	УМ6,5/УМ7/УМ8	3
UM7/UM8/UM9	7...7,4	УМ7/УМ8/УМ9	3
UM8/UM9/UM10	7,5...8,4	УМ8/УМ9/УМ10	3
UM9/UM10/UM11	8,5...9,5	УМ9/УМ10/УМ11	3,55/3,53/3,51
UM10/UM11/UM12	9,6...10,5	УМ10/УМ11/УМ12	3,53/3,51/3,48
UM11/UM12/UM13	10,6...11,6	УМ11/УМ12/УМ13	3,51/3,48/4,49
UM12/UM13/UM14	11,7...12,6	УМ12/УМ13/УМ14	3,48/4,49/4,45
UM13/UM14/UM16	12,7...13,7	УМ13/УМ14/УМ16	4,49/4,45/4,40
UМ14/UM16/UM18	13,8...14,7	УМ14/УМ16/УМ18	4,45/4,40/4,33
UM16/UM18/UM20	14,8...19,8	УМ16/УМ18/УМ20	4,40/4,33/5,40
UM18/UM20/UM22	16,9...18,9	УМ18/УМ20/УМ22	4,33/5,40/5,32
UM20/UM22/UM24	19...21	УМ20/УМ22/УМ24	5,40/5,32/6,22
UM22/UM24/UM26	21,1...23,1	УМ22/УМ24/УМ26	5,32/6,22/6,32
UM24/UM26/UM28	23,2...25,2	УМ24/УМ26/УМ28	6,22/6,32/6,15
UM26/UM28/UM30	25,3...27,3	УМ26/УМ28/УМ30	6,32/6,15/6,0
UM28/UM30/UM32	27,4...29,4	УМ28/УМ30/УМ32	6,15/6,0/6,74
UM30/UM32/UM34	29,5...31,5	УМ30/УМ32/УМ34	6,0/6,74/6,49
UM32/UM34/UM36	31,6...33,6	УМ32/УМ34/УМ36	6,74/6,49/6,27
UM34/UM36	33,7...35,7	УМ34/УМ36	6,49/6,27
UM36	35,8...37,8	УМ36	6,27

* При опрессовке за несколько циклов.

Рекомендуемые станции

Модель	Номинальное дав- ление I ступени, МПа (кгс/см ²)	Номинальное дав- ление II ступени, МПа (кгс/см ²)	Подача насоса I ступени, л/мин.	Подача насоса II ступени, л/мин.	Рабочая жидкость	Полезный объем бака, л	Привод насоса	Габариты, (мм) BxLxH	Масса (без масла), кг
НЭЭ12/32-16/4И63Т2-Му	12 (120)	32 (320)	16	4	Масла гидравлические: И20...40А ГОСТ20799-88; ИГП 30, ИГП 49 ТУ 3810 1413-97; ВНИИ ИП-403 ГОСТ 167728-78	63	N=4,0кВт; 380В	514х650х850	85

В качестве рабочей жидкости в станциях используются гидравлические масла И20...40А ГОСТ20799-88; ИГП 30, ИГП 49 ТУ 3810 1413-97; ВНИИ ИП-403 ГОСТ 167728-78.

Пресс ПС400 комплектуется рукавами высокого давления;
Пресс ПС200 не комплектуется рукавами высокого давления.
