Цилиндры гидравлические с проушинами серии ЦГ

Модели

Разработка по Вашему ТЗ

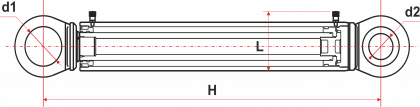

Чертеж

Важная информация

На содержание данной публикации распространяется авторское право АО «ТД «ЭНЕРПРЕД», и его нельзя воспроизводить (даже частично) без соответствующего разрешения. АО ТД «ЭНЕРПРЕД» оставляет за собой право вносить любые изменения в конструкцию и характеристики инструмента, предлагаемого в данном каталоге, без предварительного оповещения. Характеристики инструмента, включая массу, размеры и другие показатели, могут иметь незначительные отклонения.

Модель	Усилие толкающее, тс	Усилие тянущее, тc	Ход штока, мм	Рабочий объем масла, см³	Габариты H, мм	Габариты B, мм	Габариты L, мм	Диаметр проушин без подшипника (d1), мм	Диаметр проушин с подшипником (d2), мм	Масса, кг
По заданным параметрам ничего не найдено. Попробуйте указать другие.
ЦГ50Г500	50	30	500	3927	905	140	226	75	50	78
ЦГ50Г900	50	30	900	7069	1305	140	226	75	50	111
ЦГ100Г400	100	73	400	6154	1175	180	260	105	70	119
ЦГ100Г500	100	73	500	7693	1275	180	260	105	70	130
ЦГ100Г630	100	73	630	9693	1405	180	260	105	70	146
ЦГ100Г800	100	73	800	12309	1575	180	260	105	70	166
ЦГ100Г1000	100	73	1000	15386	1775	180	260	105	70	190
ЦГ200Г400	200	112	400	12560	1300	245	325	130	90	210
ЦГ200Г500	200	112	500	15700	1400	245	325	130	90	230
ЦГ200Г630	200	112	630	19782	1530	245	325	130	90	256
ЦГ200Г800	200	112	800	25120	1700	245	325	130	90	291
ЦГ200Г1000	200	112	1000	31400	1900	245	325	130	90	332
ЦГ200Г1250	200	112	1250	39250	2150	245	325	130	90	382

Модель
ЦГ50Г500
ЦГ50Г900
ЦГ100Г400
ЦГ100Г500
ЦГ100Г630
ЦГ100Г800
ЦГ100Г1000
ЦГ200Г400
ЦГ200Г500
ЦГ200Г630
ЦГ200Г800
ЦГ200Г1000
ЦГ200Г1250

Усилие толкающее, тс	Усилие тянущее, тc	Ход штока, мм	Рабочий объем масла, см³
50	30	500	3927
50	30	900	7069
100	73	400	6154
100	73	500	7693
100	73	630	9693
100	73	800	12309
100	73	1000	15386
200	112	400	12560
200	112	500	15700
200	112	630	19782
200	112	800	25120
200	112	1000	31400
200	112	1250	39250

Габариты H, мм	Габариты B, мм	Габариты L, мм	Диаметр проушин без подшипника (d1), мм
905	140	226	75
1305	140	226	75
1175	180	260	105
1275	180	260	105
1405	180	260	105
1575	180	260	105
1775	180	260	105
1300	245	325	130
1400	245	325	130
1530	245	325	130
1700	245	325	130
1900	245	325	130
2150	245	325	130

Диаметр проушин с подшипником (d2), мм	Масса, кг
50	78
50	111
70	119
70	130
70	146
70	166
70	190
90	210
90	230
90	256
90	291
90	332
90	382

Усилие толкающее, тс

Усилие тянущее, тc

Ход штока, мм

Рабочий объем масла, см³

Габариты H, мм

Габариты B, мм

Габариты L, мм

Диаметр проушин без подшипника (d1), мм

Диаметр проушин с подшипником (d2), мм

Масса, кг

ЦГ50Г500	Усилие толкающее, тс	Усилие тянущее, тc	Ход штока, мм	Рабочий объем масла, см³	Габариты H, мм	Габариты B, мм	Габариты L, мм	Диаметр проушин без подшипника (d1), мм	Диаметр проушин с подшипником (d2), мм	Масса, кг
	50	30	500	3927	905	140	226	75	50	78
ЦГ50Г900	Усилие толкающее, тс	Усилие тянущее, тc	Ход штока, мм	Рабочий объем масла, см³	Габариты H, мм	Габариты B, мм	Габариты L, мм	Диаметр проушин без подшипника (d1), мм	Диаметр проушин с подшипником (d2), мм	Масса, кг
	50	30	900	7069	1305	140	226	75	50	111
ЦГ100Г400	Усилие толкающее, тс	Усилие тянущее, тc	Ход штока, мм	Рабочий объем масла, см³	Габариты H, мм	Габариты B, мм	Габариты L, мм	Диаметр проушин без подшипника (d1), мм	Диаметр проушин с подшипником (d2), мм	Масса, кг
	100	73	400	6154	1175	180	260	105	70	119
ЦГ100Г500	Усилие толкающее, тс	Усилие тянущее, тc	Ход штока, мм	Рабочий объем масла, см³	Габариты H, мм	Габариты B, мм	Габариты L, мм	Диаметр проушин без подшипника (d1), мм	Диаметр проушин с подшипником (d2), мм	Масса, кг
	100	73	500	7693	1275	180	260	105	70	130
ЦГ100Г630	Усилие толкающее, тс	Усилие тянущее, тc	Ход штока, мм	Рабочий объем масла, см³	Габариты H, мм	Габариты B, мм	Габариты L, мм	Диаметр проушин без подшипника (d1), мм	Диаметр проушин с подшипником (d2), мм	Масса, кг
	100	73	630	9693	1405	180	260	105	70	146
ЦГ100Г800	Усилие толкающее, тс	Усилие тянущее, тc	Ход штока, мм	Рабочий объем масла, см³	Габариты H, мм	Габариты B, мм	Габариты L, мм	Диаметр проушин без подшипника (d1), мм	Диаметр проушин с подшипником (d2), мм	Масса, кг
	100	73	800	12309	1575	180	260	105	70	166
ЦГ100Г1000	Усилие толкающее, тс	Усилие тянущее, тc	Ход штока, мм	Рабочий объем масла, см³	Габариты H, мм	Габариты B, мм	Габариты L, мм	Диаметр проушин без подшипника (d1), мм	Диаметр проушин с подшипником (d2), мм	Масса, кг
	100	73	1000	15386	1775	180	260	105	70	190
ЦГ200Г400	Усилие толкающее, тс	Усилие тянущее, тc	Ход штока, мм	Рабочий объем масла, см³	Габариты H, мм	Габариты B, мм	Габариты L, мм	Диаметр проушин без подшипника (d1), мм	Диаметр проушин с подшипником (d2), мм	Масса, кг
	200	112	400	12560	1300	245	325	130	90	210
ЦГ200Г500	Усилие толкающее, тс	Усилие тянущее, тc	Ход штока, мм	Рабочий объем масла, см³	Габариты H, мм	Габариты B, мм	Габариты L, мм	Диаметр проушин без подшипника (d1), мм	Диаметр проушин с подшипником (d2), мм	Масса, кг
	200	112	500	15700	1400	245	325	130	90	230
ЦГ200Г630	Усилие толкающее, тс	Усилие тянущее, тc	Ход штока, мм	Рабочий объем масла, см³	Габариты H, мм	Габариты B, мм	Габариты L, мм	Диаметр проушин без подшипника (d1), мм	Диаметр проушин с подшипником (d2), мм	Масса, кг
	200	112	630	19782	1530	245	325	130	90	256
ЦГ200Г800	Усилие толкающее, тс	Усилие тянущее, тc	Ход штока, мм	Рабочий объем масла, см³	Габариты H, мм	Габариты B, мм	Габариты L, мм	Диаметр проушин без подшипника (d1), мм	Диаметр проушин с подшипником (d2), мм	Масса, кг
	200	112	800	25120	1700	245	325	130	90	291
ЦГ200Г1000	Усилие толкающее, тс	Усилие тянущее, тc	Ход штока, мм	Рабочий объем масла, см³	Габариты H, мм	Габариты B, мм	Габариты L, мм	Диаметр проушин без подшипника (d1), мм	Диаметр проушин с подшипником (d2), мм	Масса, кг
	200	112	1000	31400	1900	245	325	130	90	332
ЦГ200Г1250	Усилие толкающее, тс	Усилие тянущее, тc	Ход штока, мм	Рабочий объем масла, см³	Габариты H, мм	Габариты B, мм	Габариты L, мм	Диаметр проушин без подшипника (d1), мм	Диаметр проушин с подшипником (d2), мм	Масса, кг
	200	112	1250	39250	2150	245	325	130	90	382

Стандартная комплектация:

1. Гильза (корпус цилиндра)
2. Шток
3. Штоковые уплотнения
4. Поршень
5. Поршневые уплотнения
6. БРС (быстроразъемные соединения)
7. Корпусная проушина
8. Штоковая проушина

Типы исполнения проушин

	Наименование
01	с проушиной штока
02	с проушиной штока и подшипником шарнирным
10	с проушиной корпуса
20	с проушиной корпуса и подшипником шарнирным
11	с проушинами корпуса/штока
22	с проушинами корпуса/штока и подшипниками шарнирными

Укажите требуемые параметры

Усилие толкающее ,тс

Усилие тянущее ,тc

Ход штока ,мм

Рабочий объем масла ,см³

Габариты H ,мм

Габариты B ,мм

Габариты L ,мм

Диаметр проушин без подшипника (d1) ,мм

Диаметр проушин с подшипником (d2) ,мм

Масса ,кг

Комментарий к заказу

Техническое задание

Контактные данные

Ваше имя

Страна

Номер телефона

Компания

Город

Электронная почта

Соглашаюсь с обработкой персональных данных и политикой конфиденциальности

Стать дилером

Мы приглашаем к взаимовыгодному сотрудничеству компании для продвижения инструмента марки «Энерпред» во всех регионах нашей страны и за её пределами.

Заполнить анкету

Серия:	ЦГ...Г...
Усилие:	50-200 тс
Давление:	70 МПа

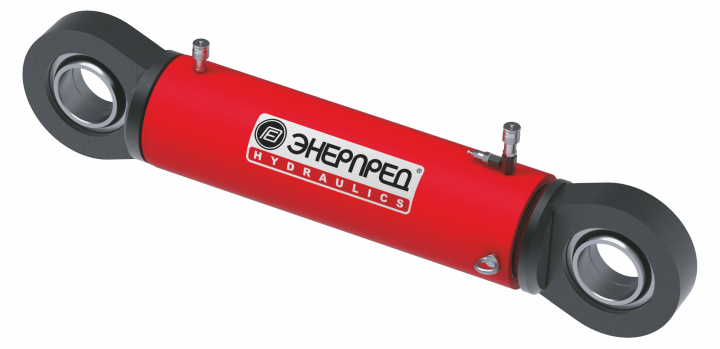

Цилиндры гидравлические с проушинами
