Комплект ручной универсальный гидравлический КРУГ 1с производство ЭНЕРПРЕД

Модели

Разработка по Вашему ТЗ

Чертеж

Важная информация

На содержание данной публикации распространяется авторское право АО «ТД «ЭНЕРПРЕД», и его нельзя воспроизводить (даже частично) без соответствующего разрешения. АО ТД «ЭНЕРПРЕД» оставляет за собой право вносить любые изменения в конструкцию и характеристики инструмента, предлагаемого в данном каталоге, без предварительного оповещения. Характеристики инструмента, включая массу, размеры и другие показатели, могут иметь незначительные отклонения.

Модель	Номинальное давление, МПа (кгс/см2)	Объем заливаемой гидравлической жидкости, см3	Производительность 1 ступени, см3/ход	Производительность 2 ступени, см3/ход	Диапазон температур окруж. среды, ^OС	Габариты, мм (BxLxH)					Масса, кг
По заданным параметрам ничего не найдено. Попробуйте указать другие.
КРУГ-1С	70 (714)	230	6,46	0,85	-40..80	95	×	520	×	147	25

Модель
КРУГ-1С

Номинальное давление, МПа (кгс/см2)	Объем заливаемой гидравлической жидкости, см3	Производительность 1 ступени, см3/ход	Производительность 2 ступени, см3/ход
70 (714)	230	6,46	0,85

Диапазон температур окруж. среды, ^OС	Габариты, мм (BxLxH)					Масса, кг
-40..80	95	×	520	×	147	25

Номинальное давление, МПа (кгс/см2)
Объем заливаемой гидравлической жидкости, см3
Производительность 1 ступени, см3/ход
Производительность 2 ступени, см3/ход
Диапазон температур окруж. среды, ^OС
Габариты, мм (BxLxH)
Масса, кг

КРУГ-1С	Номинальное давление, МПа (кгс/см2)	Объем заливаемой гидравлической жидкости, см3	Производительность 1 ступени, см3/ход	Производительность 2 ступени, см3/ход	Диапазон температур окруж. среды, ^OС	Габариты, мм (BxLxH)					Масса, кг
	70 (714)	230	6,46	0,85	-40..80	95	×	520	×	147	25

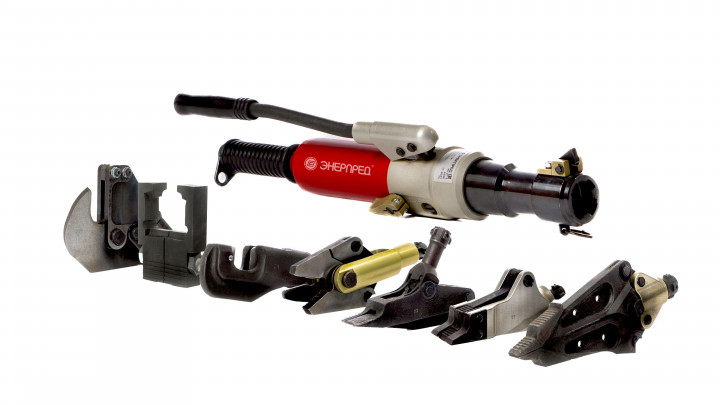

КРУГ-1С с насадкой Н-16 КРУГ-1С с насадкой К-16 КРУГ-1С в работе с насадкой РУ-120

Силовой модуль КРУГ-1

Параметры	Значение
Номинальное давление, МПа (кгс/см2)	70 (714)
Рабочая жидкость	ВМГ3-60 ТУ 38 101479-2000 МГЕ-10А ОСТ 3801281-82
Объем заливаемой гидравлической жидкости, см3	230
Ход плунжера, мм	17
Угол поворота качающего рычага, град.	45
Усилие на рукоятке, max, кгс	20
Производительность, см3/ход:
1 ступени	6,46
2 ступени	0,85
Диапазон температур окруж. среды, C	от -45 до +80
Габаритные размеры (BxLxH), мм	95×520×147
Масса, не более, кг	5,6

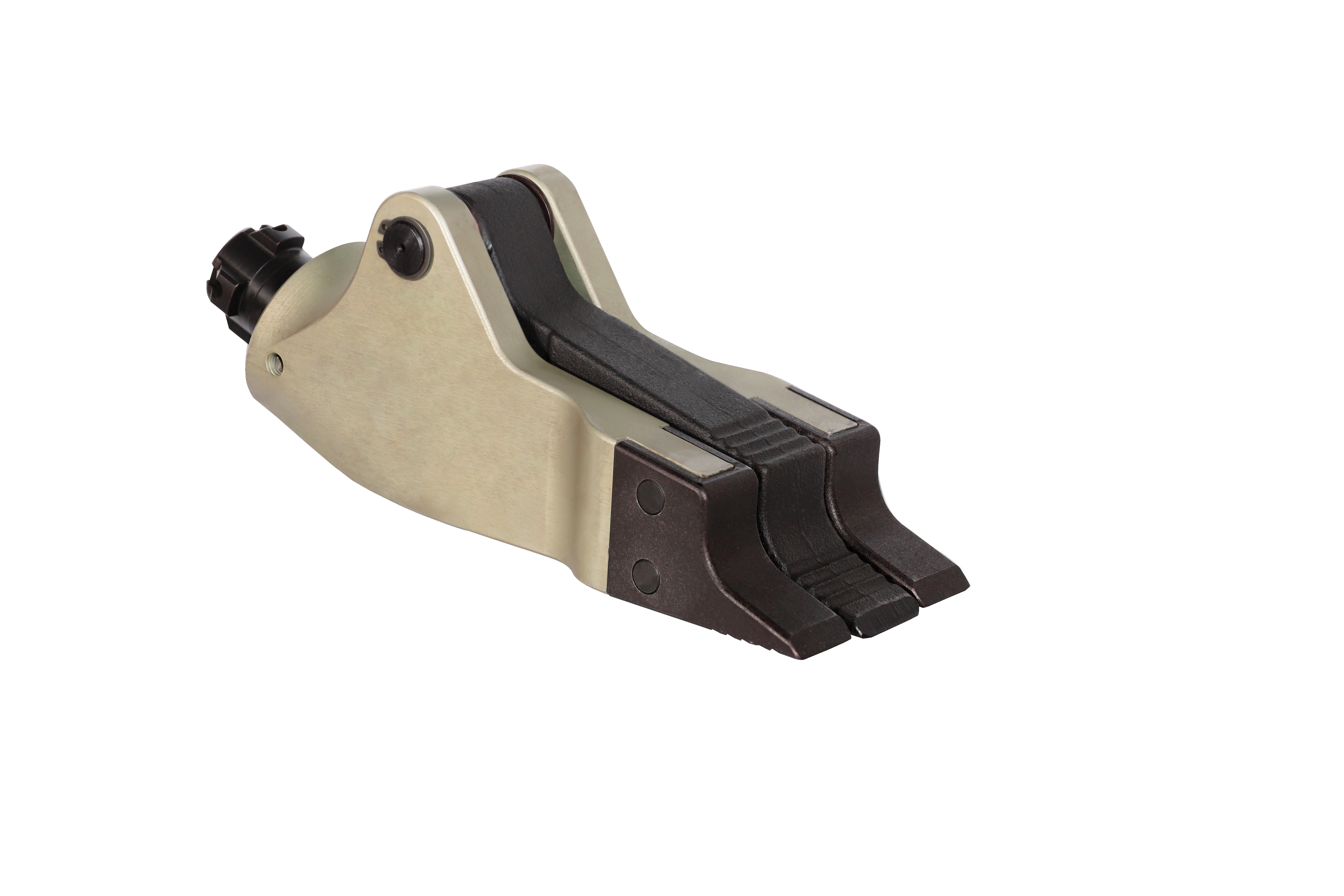

Разжим малый Р-120

Специальная форма рычагов позволяет перемещать, раздвигать и приподнимать различные предметы при незначительном зазоре между опорой и грузом, работать в труднодоступных местах, обеспечивая большое усилие.

Параметры	Значение
Усилие разжима, не менее, тс	3,5 (34,3)
Величина разжима, не менее, мм	120
Габаритные размеры (BxLxH), мм	84×259×96
Масса, не более, кг.	3,1

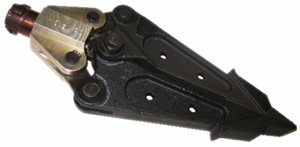

Разжим большой РБ-310

Предназначен для расширения зазоров и деформации различных конструкций, перемещения, поднятия грузов и т.п.; рифленая поверхность наконечников предотвращает скольжение груза.

Параметры	Значение
Усилие разжима, не менее, тс	1,3 (12,7)
Величина разжима, не менее, мм	320
Габаритные размеры (BxLxH), мм	142×354×59
Масса, не более, кг	3,8

Кусачки К-16

Предназначены для резки металлических прутков, арматуры, труб, проволоки и т.п.

Параметры	Значение
Номинальное усилие реза, не менее, тс	11,5 (113)
Диаметр разрезаемого прутка, макс, мм	16
Раскрытие ножей, max, мм	25
Твердость разрезаемого прутка, max, НВ	200
Габаритные размеры (BxLxH), мм	45×193×68
Масса, не более, кг	1,9

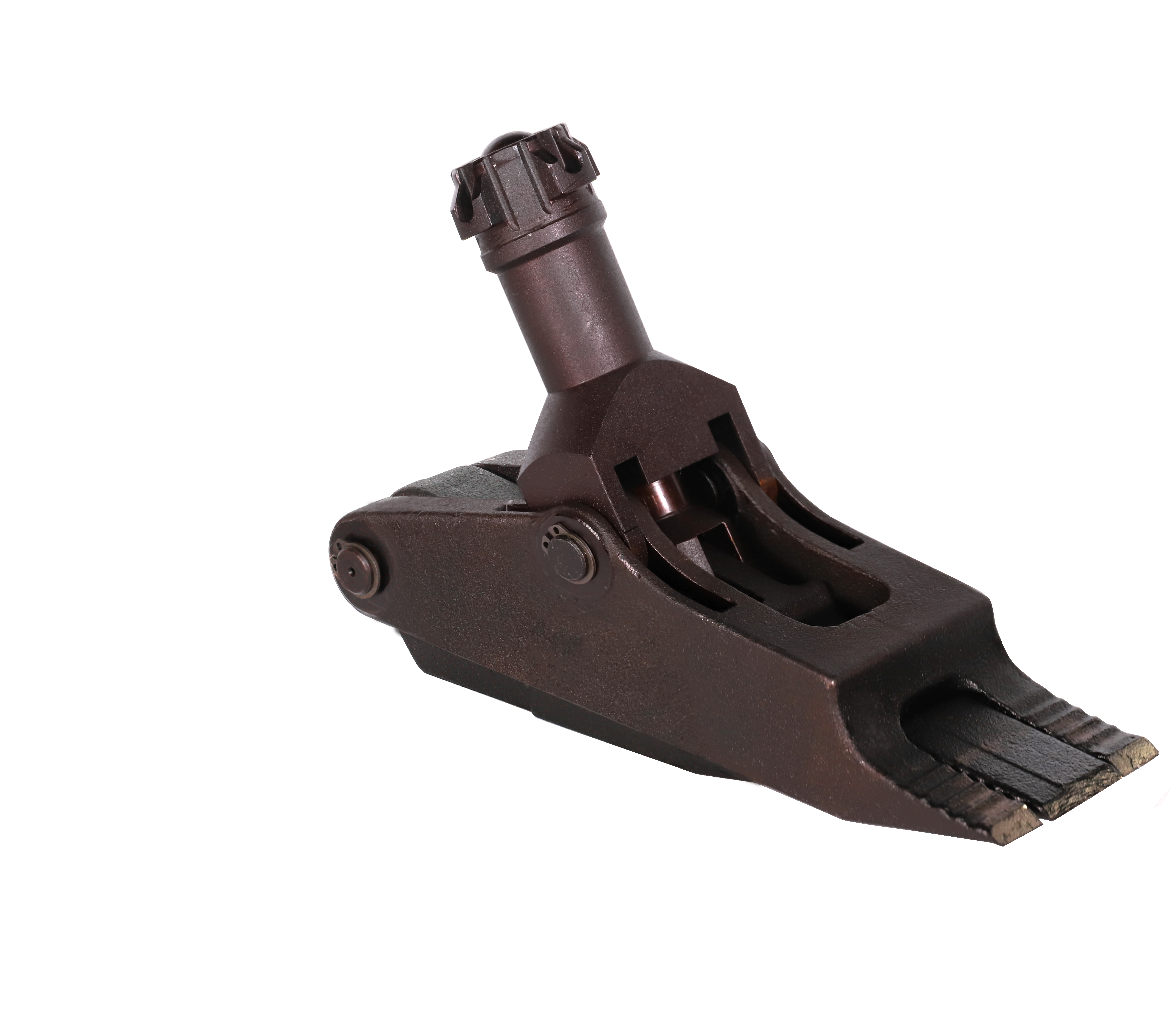

Разжим угловой РУ-120

Угловая конструкция предпочтительна при выполнении специфических операций в труднодоступных местах (вскрытие металлических дверей, приподнятие лежащих грузов в узком пространстве и т.п.).

Параметры	Значение
Усилие разжима, не менее, тс	3,3 (32,3)
Величина разжима, не менее, мм	120
Габаритные размеры (BxLxH), мм	68×216×160
Масса, не более, кг.	3,7

Ножницы Н-16

В комплект ручной универсальный гидравлический входят также ножницы Н-16, которые, как и кусачки, используются в качестве режущего инструмента, обеспечивая большее усилие резания. Предназначены для резки металлических прутков.

Параметры	Значение
Номинальное усилие реза, тс	20 (196)
Диаметр разрезаемого прутка, макс, мм	16
Твердость разрезаемого прутка, max, НВ	200
Габаритные размеры (BxLxH), мм	139×327×100
Масса, не более, кг	4,7

Принадлежности к КРУГ-1С, КРУГ-АМ

По желанию заказчика комплекты КРУГ-1С и КРУГ-АМ могут быть укомплектованы клином механическим К-270 и удлинителем рукоятки У-140.

Клин позволяет расширить мелкие зазоры между препятствиями.

Удлинитель дает возможность при необходимости удерживать КРУГ в более удобном положении.

Модель	Наименование	Масса, кг
К-270	Клин	2,9
У-140	Удлинитель	0,34

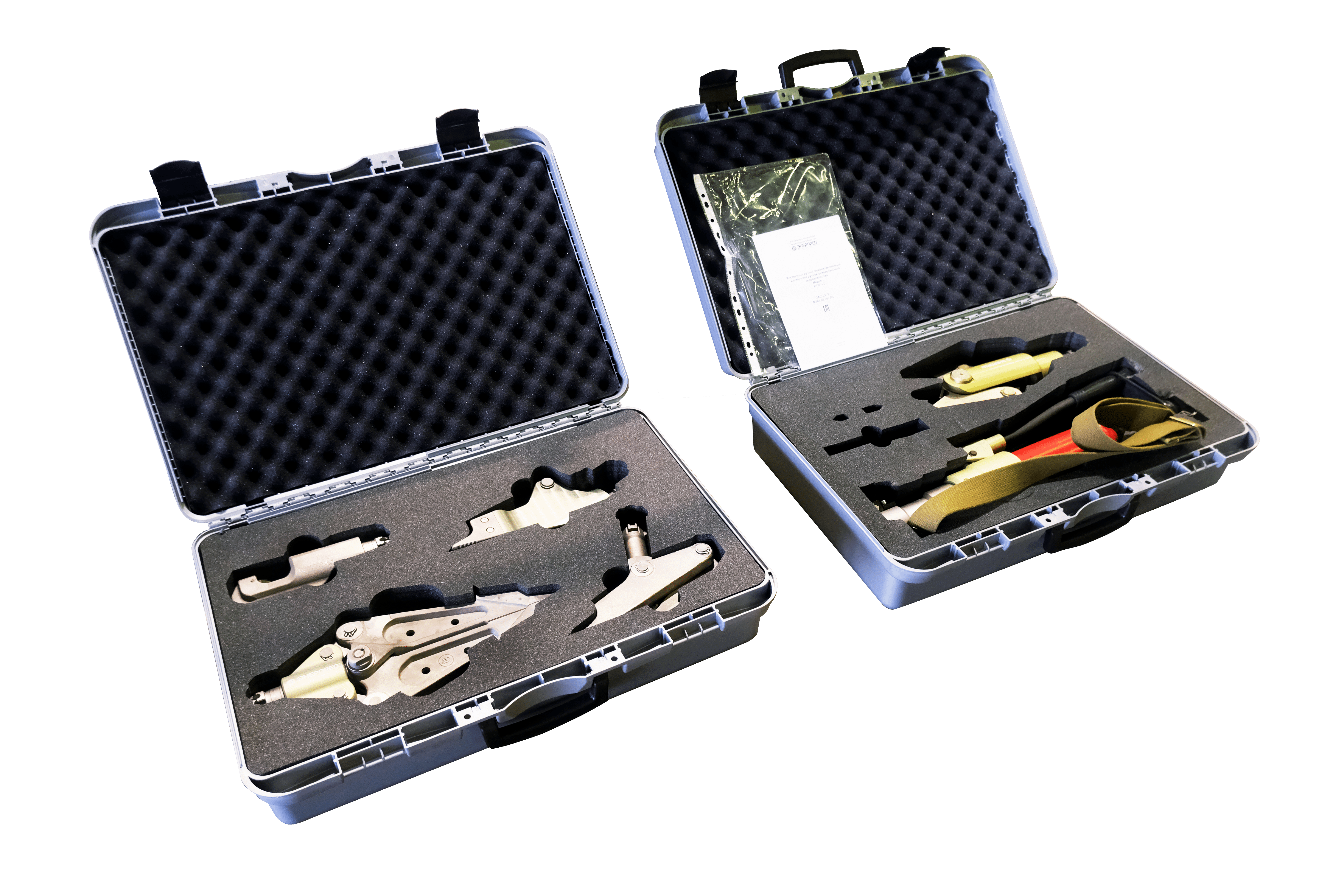

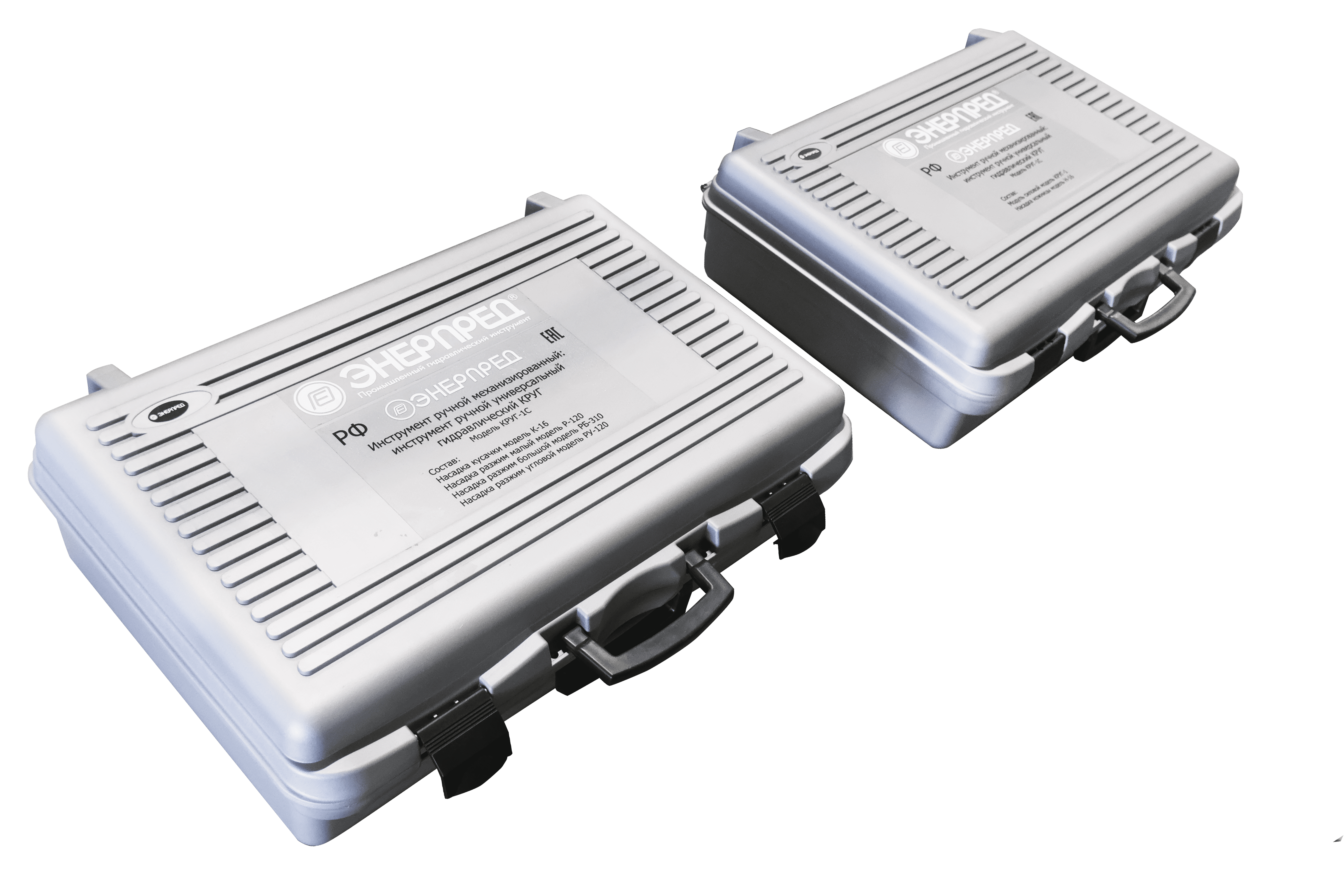

Дополнительно по запросу заказчика может комплектоваться кейсами для модуля и насадок

Данный вид продукции занесён в реестр Минпромторга России.
