Состав комплекта
УГ10-2
Усилие номинальное, тс: 10*2
Ход штока, мм: 500
Тип используемого рельса: Р65
Масса толкаемого груза по рельсам (на сухую; Ктс=0,15), т: 65*2
Масса толкаемого груза по рельсам (на колесах; Ктс=0,05), т: 200*2
Рабочий объем гидравлической жидкости, см³: 1560*2
Габаритные размеры, мм: 909 × 284 × 349
Масса, кг: 46*2
Расстояние от головки рельса до оси цилиндра, мм: 120
УГ24-2/400
Усилие номинальное, тс: 25*2
Ход штока, мм: 400
Тип используемого рельса: Р65
Масса толкаемого груза по рельсам (на сухую; Ктс=0,15), т: 160*2
Масса толкаемого груза по рельсам (на колесах; Ктс=0,05), т: 500*2
Рабочий объем гидравлической жидкости, см³: 3142*2
Габаритные размеры, мм: 883 × 332 × 412
Масса, кг: 97*2
Расстояние от головки рельса до оси цилиндра, мм: 150
УГ25-2
Усилие номинальное, тс: 25*2
Ход штока, мм: 1000
Тип используемого рельса: Р65
Масса толкаемого груза по рельсам (на сухую; Ктс=0,15), т: 160*2
Масса толкаемого груза по рельсам (на колесах; Ктс=0,05), т: 500*2
Рабочий объем гидравлической жидкости, см³: 7854*2
Габаритные размеры, мм: 1483 × 332 × 412
Масса, кг: 146*2
Расстояние от головки рельса до оси цилиндра, мм: 150

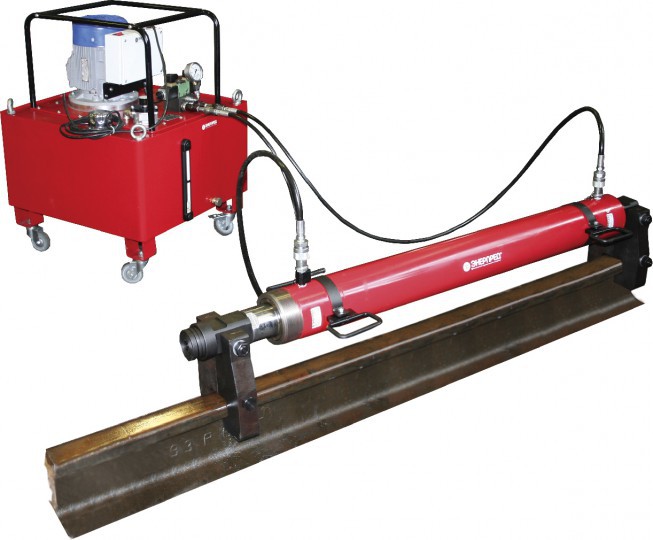

Принцип действия


Основными составными частями установки являются: гидроцилиндр (1), на днище которого навинчен задний кронштейн (2), через ось (3) соединенный с рычагами (4, 5). Рычаги стянуты болтом (6). На шток гидроцилиндра навинчен передний кронштейн (7) также через ось (3) соединенный с рычагами (4, 5). Передний кронштейн (7) снабжен плавающей опорой (8).
Подача и отвод гидравлической жидкости в полость цилиндра осуществляется через полумуфты быстроразъемного соединения (9, 10), исключающие потерю гидравлической жидкости при отсоединении их от насоса.
В зависимости от размера и веса перемещаемого оборудования используются одна или, чаще всего, две установки.
Рекомендуется комплектовать насосной станцией с ручным или электромагнитным распределителем, обеспечивающей управление установкой как в ручном, так и в автоматическом режиме с выносного пульта.

Выдвижение поршня цилиндра осуществляется за счет усилия, возникающего при подаче гидравлической жидкости под давлением в поршневую полость. Под действием давления происходит заклинивание задних рычагов на головке рельса. Таким образом, установка «упирается» в рельс и толкает оборудование установленной на ней плавающей опорой. После завершения рабочего хода при подаче гидравлической жидкости в штоковую полость цилиндра происходит возврат поршня в исходное положение. В этот момент происходит заклинивание передних рычагов, тогда как задние рычаги расклиниваются и позволяют поршню вернуться в исходное положение (корпус гидроцилиндра вместе с задними рычагами движется в сторону перемещаемого груза). Затем цикл повторяется.
